Столбовой фундамент для кирпичных заборов

Кирпичные заборы красиво выглядят, а также отличаются долговечностью и прочностью. Для них требуется надежное основание, защищающее ограждение от разрушения. Экономичным решением является столбовой фундамент под кирпичный забор, поскольку он требует наименьшего количества материалов, а несущая способность у него высокая.

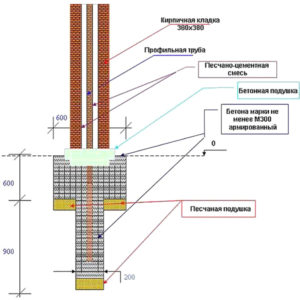

Рис. 1. Фундамент под кирпичный столб.

Его применяют преимущественно под забор с кирпичными столбами, которые удерживают пролеты из более легких материалов: дерева, сетки или металлопрофиля. Если весь забор делается целиком из кирпича, целесообразно применять столбчато-ростверковые железобетонные конструкции. Они дешевле ленточных, но изготовление сложнее.

При возведении фундамента следует учитывать факторы:

• масса кирпича и связующего раствора, от которых зависит давление на основание;
• состав грунта: для пучинистой почвы требуется основание, устойчивое к сезонным деформациям и к избытку влаги;
• высота забора;
• рельеф.

Столбчатый фундамент

При правильном возведении фундамента для забора из кирпичных столбов ограждение выглядит эффектно и обладает высокой прочностью. В связи с этим их применяют как основу для крепления металлических ворот и устанавливают преимущественно со стороны фасада.

Преимущества столбчатого фундамента

Фундамент наиболее часто применяется, благодаря следующим преимуществам:

• малый расход бетона, поскольку он заливается только в местах установки опор;
• легкость монтажа, не требующего специальных знаний;
• прочность и долговечность.

Выбор столбчатой конструкции основан на том, что достигается высокая прочность при малом расходе кирпича, поскольку кладку производят вокруг металлических опор. Глубину закладки рекомендуется делать ниже уровня промерзания грунта. Также она зависит от уровня грунтовых вод.

Монтаж

Предварительно составляется план расположения забора. Участок размечается и в места будущих опор забиваются колышки. Затем под фундамент бурят ямки. На дно засыпается щебень в количестве 1-2 ведер. Его следует уплотнить. Внутрь устанавливаются трубы, вокруг которых будет производиться кирпичная кладка. Высота складывается из двух частей — замурованной в бетон и до верха забора. Внутреннее армирование на всю высоту делается для установки ворот и калитки. На обычных столбах трубы могут быть короче на 50 см.

Ямка для фундамента под столбы делается разной ширины, чтобы на ее на верхней части можно было с запасом разместить кирпичную кладку.

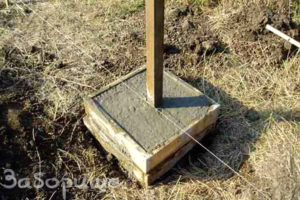

Рис. 2. Фундамент под кирпичные столбы.

После установки труб ямки заливают бетоном. Его не нужно делать слишком жидким, иначе прочность будет ниже. Заливка производится аккуратно, чтобы в растворе не оказалась земля. Для этого в ямки предварительно вставляют трубы из рубероида. Стойки выставляют по уровню, пока он еще не застыл.

Столбчатый фундамент из кирпича

Для сухого и непучинистого грунта можно применять столбовые фундаменты из красного кирпича. Для этих целей он применяется много столетий подряд. Следует брать обожженный красный кирпич, стойкий к влаге. При этом его необходимо гидроизолировать.

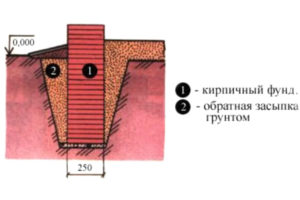

Рис. 3. Фундамент из кирпича.

Недопустимо применение при изготовлении фундамента силикатного, красного дырчатого или щелевого кирпича. Они не выдерживают длительного воздействия влаги. Не рекомендуется применение красного кирпича из старой кладки. Он подходит только для легких хозяйственных построек.

Этапы работ:

• расчет площади подошвы с учетом состава грунта;
• выбор типа: столбчатый или свайно-ростверковый;
• рытье ям;
• создание подушки из щебня или песка;
• подготовка подошвы в виде кладки или заливки бетона;
• укладка кирпича;
• гидроизоляция всей подземной поверхности битумом.

Кладка производится с перевязкой, но раствор делается с минимально допустимой толщиной.

Свайно-ростверковый фундамент под кирпичный забор

Под забор, сделанный полностью из кирпича, используют столбчато-ленточное основание. Ленточный фундамент под забор из кирпича обходится дорого, а вертикальные сваи не обеспечат выравнивание нагрузки от тяжелого забора. Их применяют лишь в тех случаях, когда нагрузка перераспределяется за счет особенностей стройматериалов: срубов или строений из бруса.

Свайный фундамент с ростверком устраняет эти недостатки, поскольку опоры связаны между собой лентой из железобетона или металла в цельную конструкцию. За счет этого нагрузка на сваи выравнивается, что обеспечивает их равномерную усадку.

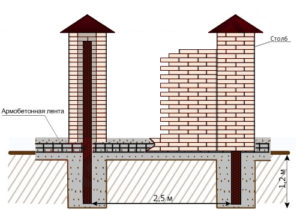

Рис. 4. Кирпичный забор на столбчато-ростверковом фундаменте.

Ростверки бывают высокими и низкими. Последние заглубляются в землю и часть нагрузки приходится на них. Для заборов подобная конструкция подходит лучше всего. При этом не надо задумываться над тем, как залить железобетонную ленту на высоте.

Для ростверка достаточно сделать заглубление не больше 20 см, если грунт не пучинистый. Для пучинистых грунтов глубина составляет 1 м. Здесь понадобится большой расход материалов.

Монтаж

Под ростверк выкапывается траншея на необходимую глубину. Обычно снимается плодородный слой земли. Глубина берется с запасом на 15-20 см для засыпки песчано-гравийной смеси, необходимой, чтобы создать подушку от пучения грунта. Затем по дну траншеи бурятся ямки под кирпичные столбы. На дно ямок и траншеи засыпается и трамбуется слой песка, щебня или их смеси толщиной 15 см. Для повышения несущей способности насыпаются слои по 5 см, после чего производится трамбовка.

На дно ямок устанавливаются и выравниваются металлические трубы до высоты забора. В области грунта и ростверка в них устанавливается арматура — три или четыре связанных между собой прутка. Затем ямки заливаются бетоном.

На подсыпку в траншее устанавливается опалубка из досок или фанеры. Она выступает над землей на высоту около 20 см. В местах расположения опор ширина делается больше, чтобы там после помещались кирпичные столбы.

Сначала дно траншеи заливается тонким слоем бетона, на который после застывания устанавливается каркас из арматуры.

Армирование производится в виде поясов сверху и снизу, к которым вязальной проволокой крепятся вертикальные и поперечные прутки. Обязательно делается перевязка с арматурой свай. Толщина прутков составляет 10 мм.

Перед заливкой проверяется влажность стенок траншеи. Они не должны пересохнуть, чтобы вода не вытягивалась из бетона.

При заливке ростверка бетоном применяют вибратор. Без него не добиться получения однородного и прочного фундамента.

Опалубку можно снимать через 4 дня, если температура воздух составляет 20⁰С и через 10-14 дней при 10⁰С. За это время бетон укрепится на 50 % и можно проводить дальнейшие строительные работы, но кладку забора можно будет начинать не ранее чем через 2 недели.

Рис. 5. Армирование столбчато-ростверкового фундамента.

После схватывания фундамент гидроизолируется путем проклеивания рубероидом на битумной мастике.

Заключение

Фундамент для кирпичного забора возводится с учетом характеристик грунта и нагрузок. Наиболее распространено столбчатое основание под кирпичные столбы, между которыми устанавливаются легкие ограждения из металлопрофиля, дерева или металлической сетки. При правильном подходе к технологии возвести фундамент под кирпичный забор можно самостоятельно.
