Всё об ограждениях кровли

Все работы по организации кровли и установке сопутствующих конструктивных элементов, равно как технологии возведения крыш зданий различного назначения, регламентированы на законодательном уровне нормами определённых СНиПов, ГОСТов, Сводов правил и другими документами, наделёнными правовой силой. Соответствие действующим техническим требованиям – непременное условие нормальной и безопасной эксплуатации любого сооружения. В частности, ограждение кровли регламентируется нормами ФЗ от 30 декабря 2009 г. N 384-ФЗ, ГОСТов 53254-2009, 23120, 25772, 23118 и 25772-83, СНиПами: СП 54.13330, СП 56.13330 и СП 17.13330.2011.

Виды крыш и кровель

Кровля бывает разнообразной, но по видам можно выделить два основных:

Плоские крыши – самый распространённый тип кровельных сооружений, который можно встретить в большинстве стандартных многоэтажных домов. Чаще всего вместо кровельного ограждения на них делаются традиционные сплошные парапеты.

Плоская конструкция также пользуется популярностью при возведении зданий торговых домов, развлекательных и бизнес-центров, многоэтажных жилых комплексов премиум-класса. В этих случаях ограждение на кровле выполняет не только защитную, но и эстетическую функцию. Они могут делаться как в виде парапетов, так и без них. Нормы организации таких элементов регламентированы ГОСТом 53254 2009.

Скатные крыши – преимущественно прерогатива частного и элитного строительства обусловленная более высокой стоимостью не только материалов, но и работ относительно плоских. Хотя их также можно встретить на малоэтажных домах старых жилых фондов. Разделяют двух, трех и много скатные, но требования к кровельным сооружениям зависят непосредственно от степени наклона, т.е. ската.

Кровли также подразделяются на:

• эксплуатируемые (могут использоваться в качестве дополнительной площади для зоны отдыха или территории для прогулок и предусматривать свободный доступ на крышу: распространены в жилых, общественных и промышленных зданиях);
• неэксплуатируемые (не предполагают открытого доступа людей на крышу; исключение составляют сотрудники жилищных и обслуживающих служб, которые осуществляют плановые проверки состояния кровельного покрытия и при необходимости проводят ремонтные работы).

Но и в том и в другом случае, присутствие людей в этой части здания не исключено, а следовательно, на крыше в обязательном порядке должны быть оборудованы специальные защитные элементы. Только требования к их организации, в зависимости от типа крыши имеют отличия.

Нормативные требования к организации кровельных ограждений

Итак, крыша – часть здания, которая нуждается в систематическом проведении определённых мероприятий: ремонтные работы, удаление снега, монтаж дополнительных коммуникаций и проч. Обеспечение безопасности для находящихся на ней людей – задача первостепенной важности.

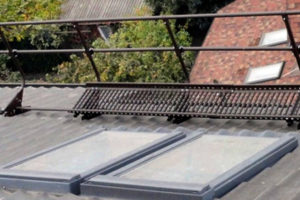

Организация пожарных лестниц и ограждений крыш регламентирована положениями ГОСТов 53254 2009, 23118, 23120, 25772 и др. У конструкций мансардного типа и многоскатных кровель монтаж защитных элементов такого типа практически невозможен. Их функцию могут выполнять специальные мостики и трапы. Дополнительно к этому устройство такой крыши должно осуществляться таким образом, чтобы нагрузка от человека могла равномерно распределяться по кровельному полотну.

Требования к эксплуатируемым кровлям

Требования к монтажу кровельных ограждений на эксплуатируемой крыше аналогичны организации балконных:

• если здание не выше 30 м, ограждение должно быть высотой не менее 1,10 м, а если больше – не меньше 1,20 м;
• поскольку строение ограждения предусматривает крестообразную структуру, расстояние между продольными элементами – до 10 см, а между поперечными – до 30 см;
• если на крыше есть парапет, то высота ограждения кровли уменьшается с учётом его высоты;
• в комплексе с ограждениями может быть оборудован экран, изготавливаемый из металла или органического стекла.

Крыши такого типа должны иметь твёрдое основание, чтобы люди могли спокойно передвигаться по её поверхности. Если проектировка предусматривает наличие на ней парапета, то СНиП II-26-76 устанавливает, что его высота не должна быть меньше 1,2 м. Для коммерческих и общественных зданий такой уровень ограждающего элемента нередко портит вид и скрывает часть обзора, поэтому застройщики прибегают к компромиссному решению. Они сооружают монолитный бордюр около 0,5 м вверх и уже на нём монтируют металлическое ограждение.

Свод строительных норм устанавливает разницу между зданиями в зависимости от их назначения. Так, в многоквартирных домах кровельные ограждения, как по всему периметру крыши, так и на участках опасных перепадов высот, должны быть 1,2 м. Наряду с этим, такие конструкции предусмотрены сплошными, т.е. непрерывными и к ним требуются дополнительные поручни, способные выдерживать нагрузку не менее 0,3 кН/м.

В отношении административных зданий этот Свод устанавливает высоту защитных элементов от 0,9 м, а для производственных – от 0,6 м, в том числе, если они включают парапет.

Ограждение скатной эксплуатируемой кровли необходимо при условии, что высота здания больше 10 м, а угол наклона не более 12°. Если он больше, то ограждающие конструкции должны монтироваться на зданиях высотой от 7 м.

Требования к неэксплуатируемым кровлям

Неэксплуатируемые крыши не исключают появление на них людей, следовательно, также нуждаются в монтаже защитных элементов. В этом случае требования к ним несколько отличаются:

• высота ограждения кровли от 60 см независимо от высоты самого здания;
• расстояние между продольными и поперечными элементами до 30 см;

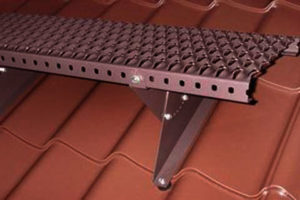

• если угол наклона крыши достаточно крутой, то вместо обычного ограждения делаются специальные мостики и трапы;
• в целях обеспечения дополнительной безопасности на них могут устанавливаться снегоулавливатели.

Высота парапета на плоской кровле при условии, что здание выше 10 м, согласно СНиП II-26-76, не может быть меньше 45 см.

Любые ограждения должны изготавливаться и устанавливаться согласно предписанным нормам и по окончании строительных работ проходить проверку в соответствии с регламентированной процедурой и сопровождаться составлением протокола. Акт испытания ограждения кровли составляется по образцу. Тестированию подлежат:

• размеры ограждений и качество материалов, из которых они выполнены;
• целостность поверхности вокруг них и цвет самой конструкции, который также должен соответствовать ГОСТу;
• нагрузка, которую могут выдерживать защитные элементы.

Несмотря на то, что к неэксплуатируемым крышам требования несколько проще, уклонение от их соблюдения чревато существенным штрафом.

Конструкции кровельных ограждений

Стандартное ограждение кровли предусматривает наличие следующих конструктивных элементов:

• опорные стойки (стальные трубы толщиной не менее 1,4 мм и высотой, соответствующей высоте здания);
• горизонтальные перекладины определённого диаметра и толщины в зависимости от типа конструкции;
• кронштейны, посредством которых опоры монтируются в вертикальном положении под требуемыми углами;
• крепёжные элементы.

В зависимости от внешнего вида ограждений, их делят на решётчатые (традиционные металлические конструкции открытого типа), экранные (наиболее дорогостоящий закрытый вид), комбинированные (сочетают элементы двух предыдущих) и классические железобетонные парапеты.

Выбор материалов для ограждений достаточно широкий. На сегодняшний день их изготавливают из оцинкованной стали с покрытием и без такового, нержавеющей стали и меди. Экранные разновидности делаются из органического стекла или высокопрочного металла.

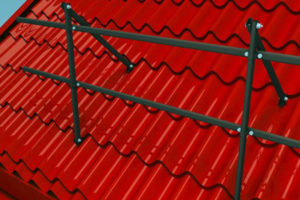

Для скатных крыш рекомендуется использовать усиленные ограждения. В отношении 2-скатных кровель действуют такие же нормы, что и для всех неэксплуатируемых крыш.

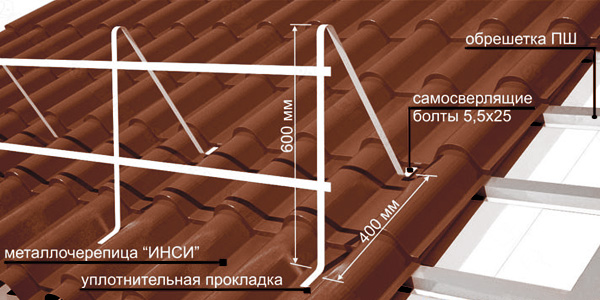

Монтаж кровельных ограждений

Организация ограждений для плоской кровли существенно проще, нежели у скатных крыш. Вне зависимости от уровня наклона ската, они должны устанавливаться под углом 90° относительно поверхности земли. В целях увеличения надёжности конструкции желательно использовать шарнирные крепления. Участки соединения элементов должны обрабатываться герметичным составом.

Все сварные конструкции, а равно и их покрытия, соединительные элементы и крепежи должны соответствовать требованиям действующих СНиПов и ГОСТов и иметь подтверждающую документацию. Работы по организации защитных элементов выполняться квалифицированными специалистами, а ввод здания в эксплуатацию производиться только после проведения испытаний и составления акта о техническом соответствии результатов.
