Ворота и автоматические механизмы

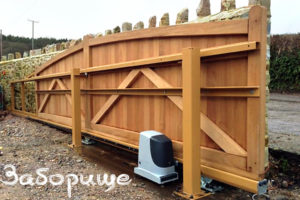

В современных условиях почти не осталось технических устройств, которые человек не пытался бы автоматизировать. Не стали исключением и ворота автоматические. Их все чаще можно увидеть при въезде на огражденную территорию промышленных предприятий и индивидуальных приусадебных участков. Ими оснащают гаражи, склады, автомойки и ремонтные мастерские. На фото обычные уличные ворота с электроприводом. Существуют многочисленные монтажные организации, специализирующиеся на изготовлении и установке подобного оборудования. Но многие владельцы городских коттеджей и загородных дач стараются изготовить автоматические ворота своими руками, поскольку в их конструкции нет ничего сложного или непонятного, а разнообразные комплектующие изделия к ним всегда есть в продаже. Но так ли хороши ворота автомат, и с чем связан рост их популярности?

Преимущества использования автоматических ворот

• Удобство эксплуатации. Автоматические ворота с дистанционным управлением можно открывать и закрывать, не выходя из машины. При этом не надо прикладывать физических усилий, что особенно важно для людей с ограниченными возможностями. Некоторые массивные створки вообще трудно сдвинуть без силового привода.
• Быстрое открытие.
• Безопасность. Автоматические распашные ворота в любом положении надежно удерживаются механизмом открывания, который исключает их самопроизвольное движение от порыва ветра.
• Блокировка створок в закрытом положении.
• Бесшумная работа.
• Длительный сток эксплуатации.
• Возможность ручного открытия при отключении электроэнергии.

Основные типы автоматических ворот и используемые средства автоматизации

Автоматические ворота с дистанционным открытием могут иметь различную конструкцию и способ приведения в движение. Их разделяют на типы: распашные, откатные и гаражные. Последние имеют несколько разновидностей. Произведем их краткий обзор, после чего вы сможете сделать свой выбор.

Распашные автоматические ворота

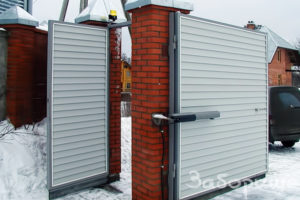

Автоматические распашные ворота имеют привычную и самую распространенную форму из одной или двух створок, вращающихся на петлях, закрепленных на несущих столбах. Уличные автоматизированные въездные ворота обычно открываются внутрь участка, а установленные на зданиях – наружу.

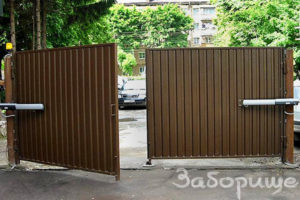

Для приведения створок в действие применяют приводы линейного или рычажного типа. В целях безопасности и по эстетическим соображениям их стараются устанавливать с внутренней стороны ворот. Поэтому распашные ворота с электроприводом, открывающиеся наружу, будут отличаться от ворот, открывающихся внутрь.

Линейный привод представляет собой удлиненный корпус с редуктором внутри него. При вращении редуктора с червячной передачей происходит выдвижение штока. Корпус крепится к неподвижной опоре, а край штока – к створке, которая вращается при изменении геометрии привода. Установка автоматики на распашные ворота требует правильного выбора точек крепления и регулировки силового механизма. Расположение привода представлено на фото.

Это устройство позволяет открывание монтируемых распашных ворот с автоматикой как внутрь, так и наружу, но оно не всегда подходит для установки на широких столбах при внутреннем открывании. Мощность привода должна соответствовать массе и габаритам ворот. Также имеет значение интенсивность эксплуатации ворот автоматических, необходимая скорость открытия и максимальная длина хода штока. Уличные модели имеют защиту от атмосферной влаги.

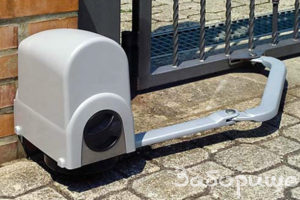

Рычажный привод напоминает сгибающуюся в локте руку. При работе он совершает вращательные движения, а вместе с ним поворачивается и створка. Изогнутая форма рычагов способна огибать опоры, что облегчает выбор места установки привода вне зависимости от направления открытия внутрь или наружу.

Рычажный механизм имеют приводы для скрытой установки. Их корпус монтируется в дорожное покрытие возле столба, а над поверхностью остаются только рычаги.

Откатные автоматические ворота

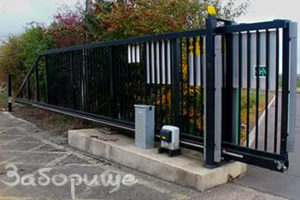

Основное отличие ворот автоматических откатных от распашных ворот с автоматикой заключается в способе перемещения створки. При открытии она не распахивается наружу, что требует дополнительного места перед воротами, а скользит на роликах вдоль забора. Автоматические раздвижные ворота почти всегда уличные. Их редко устанавливают на здания из-за большой длины полотна, для которого трудно найти место вдоль стены внутри помещения. Эти ворота размеры имеют самые большие из всех типов. Их общий вид на следующем фото.

Если вы решите устанавливать такие автоматические ворота своими руками, то вам придется изготовить из профильной металлической трубы прочный каркас. К нему приваривается несущая балка, которая должна опираться на роликовые тележки и беспрепятственно скользить по ним. Это могут быть ворота с калиткой или без нее. Изготавливая раздвижные ворота своими руками, рекомендуется использовать проверенные чертежи и стандартную фурнитуру.

Помимо установки боковых столбов вам потребуется монтаж фундамента для опорных роликов. Информация о том, как сделать надежное основание для них, есть в интернете. Для установки автоматики на откатные ворота нужно приобрести привод с ведущей шестерней. Его устанавливают между роликовых кареток и вводят в зацепление с зубчатой рейкой, которая жестко крепится на несущей балке. У откатных ворот автоматика часто позволяет регулировать скорость движения и усилие, прикладываемое к створке. Они могут меняться в зависимости от степени открытия полотна, замедляя движение перед закрытием. Иногда ставят датчик контроля температуры, учитывающий повышение вязкости смазки при сильном морозе.

Хорошо устанавливать такие автоматические ворота на дачу, на которой из-за нехватки места на въезде нет возможности монтировать распашные автоматические створки.

Гаражные ворота

Оборудование гаража, мастерской или склада воротами первых двух типов не всегда возможно. Для сдвижных ворот с автоматикой не хватит места внутри, а въездные ворота распашного типа часто перекрывают узкий проезд. Поэтому придумано несколько видов конструкций, убирающих полотно вверх. Ворота подъемные могут быть из монолитной створки или иметь составленную из множества панелей конструкцию.

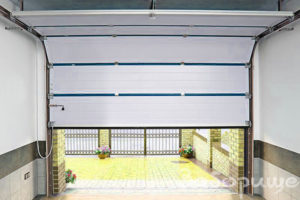

Если вы хотите сделать ворота подъемно-поворотные, они будут состоять из прочного прямоугольного щита, поднимающегося под потолок гаража, скользя роликами по металлическому профилю. Приводятся в движение въездные ворота такой конструкции шарнирно-рычажным механизмом с электроприводом.

Секционные складные въездные ворота состоят из нескольких горизонтальных панелей, соединенных между собой шарнирами. Открывание их происходит со скольжением всей конструкции по двум изогнутым желобам вверх и к потолку помещения.

Роллетные автоматические ворота с дистанционным открытием состоят из множества металлических ламелей, сворачивающихся на крутящийся барабан, закрепленный над входом. Такую конструкцию надо покупать в специализированных магазинах.

Возможности автоматики

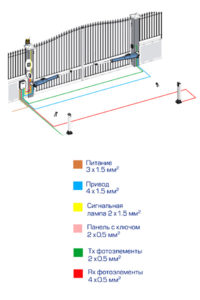

Установка автоматики на ворота зависит от их типа, но существуют и общие принципы. Уличные входные группы можно открыть со стационарного пункта управления или с помощью дистанционного пульта. Большинство приводов работают от внешнего электропитания. Для увеличения надежности на случай посадки напряжения для автоматических ворот на забор ставят дополнительную аккумуляторную батарею.

Автоматизация может включать в себя фотоэлементы, блокирующие движение створок при наличии препятствия. Ворота откатные имеют калиточный режим, предусматривающий неполное их открытие для возможности прохода человека. Любые ворота для забора должны иметь надежный замок. Дистанционные брелоки с плавающим кодом обеспечивают высокий уровень защиты от взлома.

Почему может отказать автоматика ворот

Автоматическое управление различных конструкций, позволяют обеспечить быстрый и удобный доступ в помещение гаража владельцу и его доверенным лицам и в то же время – предотвратить проникновение в него злоумышленников. Они могут успешно использоваться, даже если пространство для их применения сильно ограничено.

Многие автовладельцы почему-то считают, что автоматика ворот отличаются своей особой долговечностью и надежностью, особенно – выпущенные производителями, находящимися в Европе, Америке и в технологически развитых азиатских государствах. Это мнение, к сожалению, справедливо далеко не всегда. Эксплуатационные качества даже импортных автоматических ворот практически на сто процентов определяются конструкцией их механической части, типом управляющей ими автоматики, точным соблюдением указанных в инструкциях производителей режимов технического обслуживания и допустимых параметров пользования.

Невыполнение требований изготовителя в части предписанных условий эксплуатации и профилактических осмотров механизмов и автоматики может привести к отказам в их работе, причины которых для каждого типа ворот, оснащенных автоматикой, – различны.

В частности, автоматические откатные створки, запирающиеся элементы которых передвигаются при помощи установленных на них роликов по верхнему и нижнему направляющим рельсам, действительно отличаются своей долговечностью и высокой степенью надежности, так как их двигатель по определению не подвергается серьезным механическим нагрузкам, а их вес и, соответственно, давление на направляющие распределены равномерно. Но во все сезоны года их владелец обязан следить, чтобы эти направляющие были чистыми, а в холодное время года – еще и своевременно очищать их от намерзшего льда.

Иначе двигатель таких ворот может перегреться из-за больших нагрузок на него вследствие затруднений при передвижении по направляющим консолей-створок и выйдет из строя. Открывание таких ворот при наличии загрязнений или льда на направляющих способно вызвать повреждения роликового механизма и его креплений, а при закрывании створка ворот не будет попадать в концевой уловитель.

Владельцы откатных ворот консольного типа проблем с отказами их работать из-за загрязнения или обмерзания направляющих иметь не будут, но зато каркас их створки постоянно подвергает интенсивным механическим нагрузкам открывающий воротину механизм и фундамент. В результате верхняя фиксирующая скоба и перемещающая створку ворот шестерня у них быстро изнашиваются, а фундамент становится менее прочным.

Провисание створки

Створка будет провисать, из-за этого имеющиеся в автоматике их управления датчики закрытия срабатывают неправильно. Так же концевой ролик не будет попадать в установленный для него уловитель. Из-за загрязнения фотоэлементов датчика обнаружения препятствий может неправильно срабатывать система защиты, которая заклинит открывающий механизм и заблокирует створку. У концевого выключателя двигателя откатных ворот из-за его загрязнения может так же произойти несрабатывание.

Автоматика управления подъемно-поворотными, распашными, рулонными или секционными автоматическими воротами чаще всего имеет те же неисправности и отказывает по тем же причинам, что и установленная на распашных воротах: не срабатывают механизмы отключения их электродвигателей либо фотоэлементы их датчиков. Но у распашных автоматических ворот случаи выхода их из строя все же бывают гораздо чаще, чем у ворот другого типа конструкции. Если столбы таких ворот будут недостаточно прочно закреплены или произойдет преждевременная амортизация осей их петель, то их створки будут провисать.

Провисающие же створки оказывают на электродвигатель таких ворот повышенную нагрузку, из-за которой он перегревается и может произойти заклинивание. Кроме того, каждая из двух створкок закрывается и открывается своим приводом, и при отсутствии синхронизации в их работе управляющая приводами автоматика или сами створки могут быть повреждены.
