Все о подъемных воротах

Есть много разнообразных способов организации доступа в гараж, но наиболее красивый и удобный вариант использует подъемные ворота. Они могут открываться вручную, но чаще их применяют с электрическим приводом. Отличительной их чертой является створка, убирающаяся под потолок гаража. Она может быть сплошной или состоять из нескольких секций. Насколько эстетично выглядят поднимающиеся ворота, вы можете судить сами, взглянув на фото.

Такие ворота не занимают дополнительного пространства, что делает их незаменимыми при тесной компоновке гаража и прилегающих к нему объектов. Установка подобных устройств должна стоить немало денег. Попробуем разобраться в их конструкции и оценить возможность самостоятельного изготовления и монтажа.

Виды подъемных ворот

Различают секционные и подъемно-поворотные модели. Первые из них состоят из нескольких плоских панелей, соединенных между собой гибкими связями. Они образуют надежную преграду, перекрывая въезд в гараж, и легко скользят по изогнутым направляющим вверх и внутрь гаража при открытии проезда. Вторые представляют собой прочный прямоугольный щит, плавно поворачивающийся до горизонтального положения при подъеме. При этом его нижний край поднимается, а верхний уходит внутрь гаража.

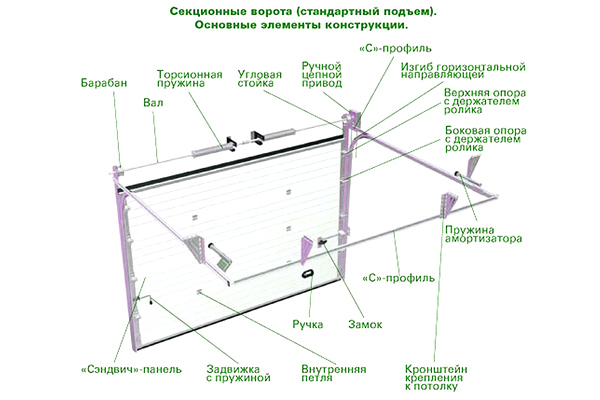

Устройство подъемных секционных ворот

Секционные ворота обычно состоят из 4-6 секций шириной порядка 50 см. Их длина перекрывает весь проем, уходя в металлические направляющие конструкции, смонтированные по его бокам. Изготавливают панели из металла, пластика или дерева. При этом в их составе обязательно должен быть прочный материал, способный противостоять попытке взлома.

Сейчас стало популярным изготовление секций из сэндвич-панелей. Они состоят из нескольких слоев, включая металлическую оболочку и теплоизоляционные пластины. Конструкция стыков обеспечивает высокую степень герметичности для исключения появления сквозняков с неоправданной потерей тепла.

Направляющие профили обычно производят из нержавеющей стали. Для уменьшения теплопотерь на них устанавливают резиновые уплотнительные накладки.

Каждая панель с двух сторон оснащается роликами, которые вставляются внутрь профилей, обеспечивая плавность скольжения.Секционные ворота двигаются вдоль направляющих конструкций с использованием ручной силы или электрического мотора. Для облегчения движения их подвешивают на тросы, связанные с тщательно отрегулированными торсионными или растяжными пружинами.

Самостоятельно изготовить качественные секционные ворота в домашних условиях не представляется возможным из-за сложной конструкции изогнутого направляющего профиля. Поэтому проще купить готовый комплект деталей, отвечающий габаритам въездного проема вашего гаража, и установить его в соответствии с инструкцией производителя. Обычно фирмы-изготовители предлагают свои услуги по поставке моделей, выполненных по индивидуальным размерам. Но стоимость такого заказа будет намного выше, чем при покупке стандартного оборудования.

Самостоятельный монтаж секционных ворот

Если вы приобрели комплект подъемных ворот, то их монтаж не составит большого труда. Известные производители поставляют тщательно подогнанные друг к другу детали и подробную инструкцию сборки. У каждого из них есть свои особенности конструкции, но порядок монтажа будет примерно одинаковым.

Сначала готовится сам проем. Очищаются от старой штукатурки и выравниваются его поверхности. Еще раз проверяются расстояния до потолка и боковых стен, которые должны удовлетворять требованиям производителя устанавливаемого оборудования.

Собирается каркас рамы, которую закрепляют в проеме с помощью анкеров. Обязательно соблюдается строгое соответствие расположения элементов горизонтали и вертикали. Зазоры при необходимости заполняются монтажной пеной. На раме закрепляются вертикальные полозья. Производится их стыковка с изогнутыми потолочными направляющими, которые после выравнивания и проверки параллельности крепятся анкерами к потолку.

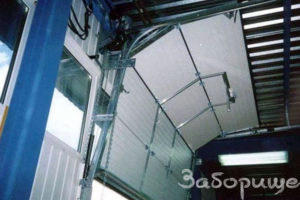

Секционные детали собираются с одновременной установкой их в вертикальные направляющие профили. Начинают сборку с нижней панели. На нее устанавливают боковые ролики, которые вводятся в зацепление с направляющими полозьями. Вторая панель также оснащается роликами и соединяется с первой с помощью петель. Так собирается все полотно.

Нижняя панель подвешивается на тросы, связанные с облегчающими подъем пружинами, закрепленными под потолком. Производится их настройка. На последнем этапе подъемно-складные ворота оснащаются запорным устройством, подъемным ручным или электрическим механизмом, ручками и другой фурнитурой.

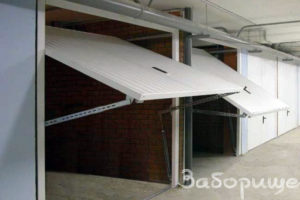

Устройство подъемно-поворотных ворот

Конструкция ворот подъемно-поворотных предусматривает наличие прочного прямоугольного полотна, соответствующего габаритам проема, и особого способа открытия. Бывают ворота с калиткой, открывающейся наружу, либо сплошные.

В простейшем случае низ ворот, оснащенный роликами, поднимается по вертикальным боковым направляющим вверх. Одновременно их верхняя часть, опирающаяся своими роликами на горизонтальные направляющие, откатывается по ним во внутреннее пространство гаража.

Этот тип ворот может иметь большое количество разновидностей. Часто одну из пар роликов с соответствующими направляющими заменяет шарнирно-рычажный механизм, требующий точной установки. Для облегчения подъема используются пружины или система противовесов.

Изготовление подъемно-поворотных ворот не требует применения сложного оборудования и может быть выполнено с использованием стандартных деталей и подручных материалов. Поэтому и затраты на их установку окажутся совсем небольшими.

Особенности подъемно-поворотных ворот

• Прочная конструкция цельного полотна, позволяющая успешно противостоять попыткам взлома.
• Компактность. Не требуют дополнительного места перед гаражом или внутри него.
• Возможность самостоятельного изготовления и установки.
• Широкий выбор вариантов отделки и утепления.
• Можно установить полотно с калиткой, что очень удобно в использовании.
• В открытом положении створка уменьшает высоту проема на 20-25 см.
• Требуют точной настройки поворотного механизма при установке.
• Поддаются оснащению электроприводом с автоматическим управлением.
• Длительный срок службы.
• Эстетичный внешний вид.

Вне зависимости от того, секционные или подъемно-поворотные ворота вы установите в своем гараже, их эксплуатация доставит вам только положительные эмоции.
