Засов для ворот

Пользоваться воротами во дворе или в гараже гораздо удобней, если на них установлен удобный и практичный запор. Он должен быстро открываться и закрываться, а также надежно удерживать створки. Засов для ворот устанавливают изнутри, а снаружи подобраться к нему невозможно.

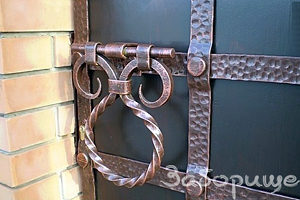

Рис. 1. Запор для ворот во дворе.

Материалы

Можно сделать засовы для ворот своими руками или купить в магазине. Простейшие устройства изготавливают из дерева. Они больше применяются для ворот во дворе, а приспособления из металла подходят везде. Сделать устройство из дерева может любой, если он обладает элементарными навыками в столярном деле. Кованый засов, украшающий ворота и обладающий высокой прочностью, можно заказать у специалистов.

Простой засов из дерева

Деревянная задвижка органично вписывается в конструкцию ворот или калитки из того же материала. Ее удобно крепить на калитку к горизонтальной перекладине (Рис. 2 а).

Рис. 2. Деревянный засов.

Засов для калитки изготовить просто. По ее размерам выбирается доска. Из нее вырезаются шесть внутренних 6локов А, три внешних блока В и задвижка Б (Рис. 2 б). Задвижку делают с зауженным концом. С кромок снимаются фаски. В засове сверлится несквозное отверстие и в него вклеивается нагель, который дополнительно крепится шурупом с торца. К створке и стойке забора гвоздям прибиваются внутренние блоки А. Сверху шурупами крепятся внешние блоки В. Щеколда вставляется внутрь и должна свободно скользить. При этом следует оставить зазор с учетом того, чтобы ее не заклинило при намокании.

Качественно сделанное устройство украшает забор, хотя многие применяют в качестве калиточных затворов обычные шпингалеты.

Производители выпускают различные типы устройств. У каждой конструкции имеются свои преимущества и недостатки.

Сдвижной запор

Деревянная конструкция этого типа приведена на рис. 2. Засовы для распашных ворот этого типа наиболее распространены и делаются в основном из металла во дворе и в гараже. Задвижка может быть полосовой или круглой – в виде шпингалета. Пазы крепятся болтами, но чаще – сваркой. В них вставляется засов и снабжается фиксаторами. Целесообразно сделать засов на ворота или приобрести его с петлями, в которые можно вставить висячий замок. Засовы на замки устанавливают для дополнительной защиты от несанкционированного проникновения. Эта дополнительная мера также предупреждает самопроизвольное открывание ворот при сильном ветре.

Рис. 3. Сдвижной металлический засов.

Накидной засов просто изготовить, но он неплотно прилегает к основанию рамы. Его размещают сверху, или посередине. Снизу удобно делать вертикальную конструкцию. Штырь в направляющих будет упираться в землю и удерживать створку, когда она в открытом состоянии.

Сдвижные устройства удобно крепить на каркас из профильной трубы. Вид у них не очень эстетичный, но запоры получаются надежными и крепкими при креплении электросваркой.

Поворотный засов

Засов легко изготовить своими руками. «Вертушку» предпочитают устанавливать многие хозяева гаражей.

Рис. 4. Вертушка для гаражных ворот.

Створки распашных ворот плотно удерживаются, а засов перемещается без особых усилий.

Устройства в магазине не продаются, а засов на ворота подобного типа изготавливается самостоятельно следующим образом:

1. В перекладине сверлится центральное отверстие и крепится болтом к краю створки. Шляпку выбирают широкой, поскольку на нее приходится большая нагрузка.
2. При повороте перекладина заходит в пазы, изготовленные из гнутых планок.

Недостатком конструкции является наличие зазора между створками. Некоторые считают, что она слишком тяжелая. Аналогично делают устройство типа «шлагбаум», применяемое для двустворчатых ворот. Для него привариваются три захвата: один – в месте крепления, второй – на краю другой створки, третий – на другом конце планки. Иногда засовы крепятся на висячих замках. Для этого дополнительно устанавливают  ушки. Отверстие рекомендуется сверлить не по центру, а со смещением, чтобы засов удерживался в направляющих под действием собственного веса.

Самозахлопывающаяся щеколда

Многие изготавливают и покупают засовы для гаражных ворот, чтобы с ними было как можно меньше хлопот. Простое и надежное устройство можно сделать самому. Напротив створки ворот устанавливается металлический язычок с упором, закрепленный болтом с гайкой, с возможностью вращения на одном конце. При закрывании створки он приподнимается и защелкивается под действием собственного веса, удерживая ее в закрытом состоянии. Нетрудно сделать засов пружинный, если его нужно установить снизу.

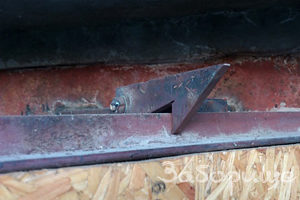

Рис. 5. Защелка для гаражных ворот.

Приспособление с поворотной щеколдой делается из отходов металла. Эксплуатация заключается в ежегодной смазке места поворота язычка. Проблем с открыванием ворот быть не должно, если они небольшие по высоте.

Самозахлопывающаяся щеколда часто устанавливается на калитке. Ее вместе с рычагом крепят на заборе болтом с возможностью поворота, а на дверцу – металлическую пластину с выступом. Еще один болт нужен для ограничения перемещения рычага. При закрывании калитки щеколда цепляется за планку и удерживает дверь. Чтобы ее открыть, следует повернуть рычаг. Рычаги бывают одно- и двухсторонние, чтобы можно было открыть калитку только изнутри или с обеих сторон.

Запоры винтового типа

Винтовые замки не очень эстетично выглядят, поскольку их устанавливают с наружной стороны. Устройство содержит стержень с резьбой и основу для ключа, с помощью которого затвор приводится в движение. Надежность устройства не очень высокая, поскольку ключ легко подобрать. В продаже есть замки с ключами разной сложности.

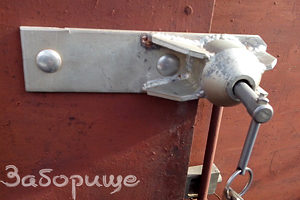

Рис. 6. Винтовой запор.

Недостатком устройства является достаточно длительное время, затрачиваемое на открывание и закрывание замка.

Заключение

Наряду со сложными системами с несколькими степенями защиты люди продолжают применять простые в использовании и надежные закрывающие устройства. Засовы для ворот, защелки к дверям и другие несложные механизмы широко используются до сих пор и на них всегда есть спрос. Для домашних мастеров всегда интересно, как сделать простое и хитроумное устройство, которое прослужит долгие годы.
