Инструкция откатных ворот своими руками

Если вы хотите на своем участке установить откатные ворота, то проще всего найти соответствующую организацию и поручить ей это хлопотное дело. Так склонно думать большинство далеких от техники или просто очень занятых людей. Но при внимательном рассмотрении оказывается, что изготовить откатные ворота своими руками не так и сложно. Был бы только подходящий инструмент да голова на плечах, а необходимые материалы и комплектующие изделия найдутся в ближайшем строительном магазине или на специализированной базе.

В этой статье мы попытаемся рассказать, как должны быть устроены самодельные откатные ворота, и вместе с вами проследить последовательность операций при их изготовлении и монтаже. А производить необходимые расчеты, принимать инженерные решения и выполнять установку вам придется самому. Иначе вы не сможете с полным правом сказать, что сделали раздвижные ворота своими руками.

Наиболее надежным и удобным в эксплуатации типом конструкции обладают ворота откатные консольные. Их установка не вызовет особых затруднений. Они безотказно работают при любой погоде, не боясь дождя и снегопада. Они могут обходиться без автоматики, но автоматизация их выполняется с помощью простых приспособлений и является вполне естественной и даже необходимой.

Устройство откатных ворот с нижней консолью

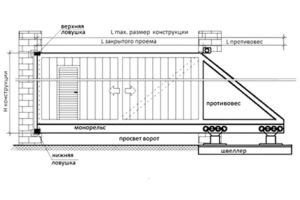

Перед тем как сделать откатные ворота своими руками разберемся с их конструкцией и принципом действия. Они представляют собой прочное полотно, имеющее длину, с запасом превышающую ширину перекрываемого проезда. Прочность ему придает жестко сваренный каркас из профильной металлической трубы. К нему крепятся все элементы ограждения и отделки ворот, включая ручку и замок.

С внутренней стороны ворот к раме у ее нижнего края параллельно земле приваривается несущая балка. Она имеет внутреннее пространство, в котором размещаются роликовые каретки. Их опоры неподвижно закреплены сбоку в непосредственной близости от проезда. Балка свободно катится по роликам, а вместе с ней скользят и самодельные откатные ворота. Правильная установка роликовых тележек обеспечивает движение полотна вплотную к столбам, установленным по краям проезда. При этом происходит открытие или закрытие ворот. Ближайший к кареткам столб называют опорным, а дальний – ответным.

В крайних положениях конструкция рамы и опора роликовых кареток испытывают максимальные нагрузки. Для их компенсации применяются концевые разгрузочные ролики, входящие в нижние уловители. Один из них крепится к ответному столбу, другой – к специальной опоре с противоположной стороны.

Направляющие ролики, закрепленные в верхней части опорного столба обеспечивают вертикальность перемещающегося полотна, а верхний уловитель на ответном столбе фиксирует створку в закрытом положении. Обе эти детали принимают на себя боковую ветровую нагрузку, которая может быть достаточно большой. В качестве столбов могут использоваться углы зданий и уже существующие прочные опорные конструкции.

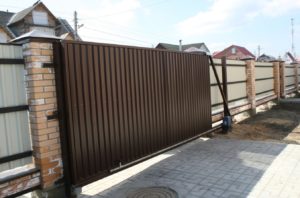

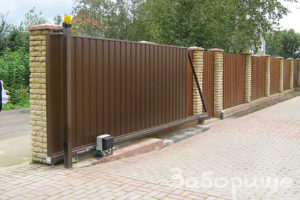

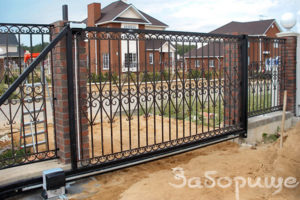

Если вы установите простые откатные ворота своими руками, то вам останется один шаг, чтобы превратить их в автоматические. Для этого между опор роликовых кареток устанавливается типовой электропривод, а на несущей балке закрепляется соответствующая зубчатая рейка. Подводится электрический кабель, а блок управления приводом располагается в удобном для пользователя месте. Общий вид консольных ворот представлен на фото.

Порядок изготовления и монтажа

Изготовление и установку ворот обычно совмещают с монтажом забора, используя одни и те же отделочные материалы. Сейчас стали популярными ограды из профилированного листа на кирпичных столбах. Поэтому рассмотрим, как изготовить недорогие и удобные откатные ворота из профнастила своими руками.

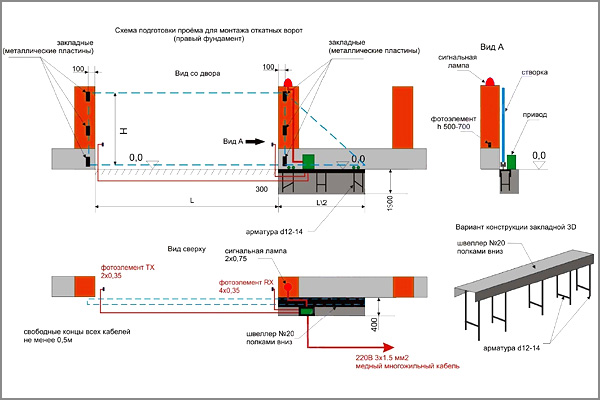

Подготовительные работы

Подвесные откатные ворота, своими руками сделанные на индивидуальном участке, не должны сильно отличаться от испытанных моделей. Если планируется установка нового забора, рекомендуется принять ширину проезда равной 4 метра. Она соответствует европейским стандартам и все комплектующие изделия, включая фурнитуру ворот, рассчитываются под этот размер.

Габариты створки и их предполагаемый вес обязательно надо назвать продавцу в момент покупки. Для этого еще до закупки материалов для изготовления полотна должна быть составлена его подробная монтажная схема, схемы и подробные чертежи можно найти в интернете. Но если вы хотите применить собственную конструкцию, сделанный вами эскиз следует обсудить со специалистом.

Откатные подвесные ворота распределяют свой вес между опорой роликовых тележек и двумя боковыми столбами. Их взаимное расположение должно соответствовать размерам будущей створки. Перед началом работ производится расчистка территории и выполняется разметка расположения фундаментов столбов и роликовых кареток. Важно, чтобы на пути движения полотна не было никаких препятствий. Будущая калитка должна быть за ответным столбом. Иногда ее делают прямо в створке ворот, хотя это не всегда удобно.

Установка опорных столбов

При изготовлении откатных ворот конструкция опорных столбов не имеет решающего значения. Важно, чтобы они были прочными и позволяли крепить на себе необходимую фурнитуру. В нашем варианте монтируются кирпичные столбы с внутренним металлическим стержнем.

На выбранном расстоянии друг от друга с обеих сторон от проезда копают ямы глубиной 1,2-1,5 метра соответствующие сечению будущих кирпичных столбов. На дно насыпается 10 см песка с последующим трамбованием. Изготавливаются деревянные опалубки 50х50 см и опускаются в ямы. В них вертикально с проверкой по отвесу вставляют металлические профилированные трубы 100х100 мм с заваренными торцевыми отверстиями. Длина труб должна соответствовать высоте столбов с учетом заглубления в землю. Все пространство опалубки заливается раствором бетона до уровня начала кирпичной кладки.

Через неделю снимается опалубка, а края ямы засыпаются грунтом и утрамбовываются. Еще через три недели выполняется кирпичная кладка столбов вокруг установленных труб. В процессе монтажа используют по три закладные детали на столб, один конец которых приваривают к трубе, а второй выходит на поверхность кладки. К ним затем будут крепиться элементы ворот.

Устройство фундамента откатных ворот

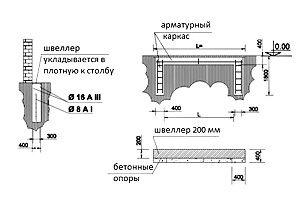

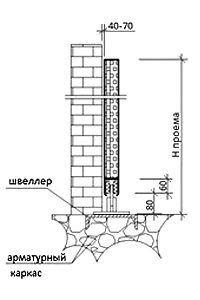

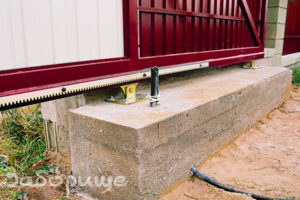

 Устройство фундамента для роликовых тележек производят вблизи опорного столба. Копают яму глубиной 1,5 метра и сечением 2100х500 мм. Дно посыпают песчано-гравийной смесью и утрамбовывают. Ставят опалубку и размещают внутри ее армирующий каркас из прутка диаметром от 10 до 16 мм. Сверху к нему в горизонтальном положении заподлицо с поверхностью проезда приваривается швеллер №20 длиной 2 метра. На него потом будет производиться установка роликовых кареток. Внутрь опалубки заливается бетонная смесь, которая должна набирать прочность не менее месяца. Можно при изготовлении откатных ворот сделать общий фундамент для опорного столба и роликовых тележек. На него пойдет больше бетона, но он будет более надежным.

Изготовление полотна

Когда изготавливают подвесные ворота своими руками, важно, чтобы их каркас имел достаточную прочность и располагался в одной плоскости. Сваривают его из профильной трубы 60х40 мм с перемычками 40х20 мм. С внутренней стороны к нему приваривается несущая балка длиной 6 метров с таким расчетом, чтобы при установке ее на ролики между нижним краем ворот и дорожным покрытием оставался зазор в 100 мм.

Детали располагают на ровной поверхности и прихватывают электросваркой с обеих сторон. Только убедившись в точности изготовления рамы, производят приварку стыков сплошным швом. При этом следят, чтобы не повело всю конструкцию. На этом же этапе к каркасу приваривается конструкция внутренней калитки и замок, если это предусмотрено проектом. Одновременно продумывается способ крепления декоративных деталей, чтобы они не мешали работе направляющих роликов. Для откатных ворот своими руками чертежи, имеющиеся в интернете, обычно учитывают это требование.

Все торцы труб закрываются заглушками, чтобы в них не попадала влага. Швы зачищаются шлифовальной машинкой. Весь металл освобождается от грязи и ржавчины, покрывается автомобильной грунтовкой и окрашивается в несколько слоев.

Установка и регулирование ворот

Устанавливают откатные ворота на колесах не спеша, подгоняя и регулируя точность работы фурнитуры. Роликовые тележки монтируются на свой фундамент, установленный заранее. Для этого к швеллеру, расположенному на его верхней плоскости прихватывают сваркой монтажные пластины со шпильками и гайками. Их конструкция позволяет регулировать положение каждой роликовой колодки. Место крепления пластин с тележками должно обеспечивать полное закрытие и открытие ворот.

К закладным деталям опорного и ответного столба приваривают профильные трубы 40х40 мм для крепления к ним фурнитуры ворот. Они должны возвышаться над полотном на 150-200 мм.

Роликовые тележки вставляются в несущую балку. Затем нужно установить откатные ворота на регулировочные пластины. Проверяется ход створки. При необходимости пластины сдвигаются, а высота расположения и горизонтальность полотна регулируются гайками. Окончательно обваривают регулировочные пластины и затягиваются гайки только тогда, когда будет найдено правильное их положение.

На торец балки устанавливается концевой ролик. В верхней части опорного столба к приваренной трубе крепятся направляющие ролики. Их выставляют так, чтобы они плотно обхватывали полотно и не позволяли ему отклоняться от вертикального положения.

На ответном столбе на уровне несущей балки устанавливается нижний уловитель, в который при закрытии ворот должен плотно заходить концевой ролик, образуя своеобразный замок для створки. В верхней части ответного столба крепится верхний уловитель, удерживающий полотно от раскачивания при сильном ветре.

На заключительном этапе, когда вы уже сделали сдвижные ворота своими руками, можно на их каркас закрепить отделку в виде профилированного листа или любого другого облицовочного материала. Она не должна мешать работе фурнитуры. Установка электропривода производится в соответствии с прилагаемой к нему инструкции. Разобраться с последовательностью работ вам поможет следующее видео.
