Подъемные ворота — своими руками

Каждый гараж должен быть оснащен красивыми, надежными и удобными в обращении воротами. Их конструкция может быть самой разной. Она выбирается в зависимости от конкретных условий эксплуатации и предпочтений владельца. При отсутствии достаточного пространства на въезде или по эстетическим соображениям все большее число автолюбителей стремятся изготовить подъемные ворота своими руками. Их отличительной чертой является способ открытия, при котором полотно уходит вверх и внутрь, располагаясь под потолком помещения.

Популярные виды подъемных ворот

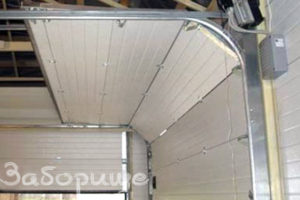

Подъемно-секционные ворота представляют собой несколько параллельных пластин или секций, соединенных шарнирами. Они имеют ролики, вставленные в направляющие полозья.

Секции могут быть полностью металлическими, но чаще металл дополняют слоем теплоизоляционного материала.

В закрытом положении пластины располагаются в вертикальной плоскости, надежно перекрывая проем. Гибкие связи позволяют всей конструкции смещаться по изогнутому направляющему профилю под потолок гаража.

Сделать секционные ворота своими руками от начала до конца едва ли удастся. Они требуют высокого качества изготовления изогнутых направляющих. Приемлемым по цене вариантом может стать покупка в магазине готового комплекта с самостоятельной его установкой в соответствии с инструкцией производителя.

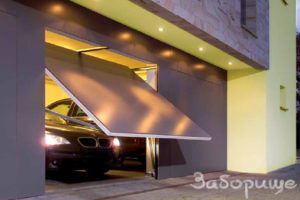

Подъемно-поворотные модели состоят из единого жесткого полотна прямоугольной формы с роликовым или шарнирно-рычажным механизмом. Он обеспечивает плавный разворот створки в горизонтальное положение с одновременным ее подъемом. Такая конструкция позволяет сделать самодельные подъемные ворота прочными и теплыми, применяя различные материалы. Для уменьшения прилагаемых при открывании усилий используются пружины и противовесы.

Порядок изготовления и монтажа подъемных ворот

Перед тем, как сделать подъемные ворота, рекомендуется посмотреть в действии уже смонтированные модели, чтобы понять принцип работы роликового или рычажного механизма. Чтобы не допустить серьезных ошибок при изготовлении подъемных ворот своими руками, чертежи лучше найти в интернете или попросить подробные эскизы у владельцев гаражей, оборудованных подобной конструкцией.

Сначала необходимо сделать каркас полотна. Его размеры должны соответствовать габаритам входного проема, обеспечивая плотность закрытия. При создании легкого варианта применяют алюминиевый профиль.

Если планируется установить электропривод, можно применять уголок, сделанный из стали, и листовое железо. При наличии хорошего замка взломать такую дверь без профессионального инструмента почти невозможно. Для удобства входа в массиве ворот может быть предусмотрена калитка, открывающаяся наружу, чтобы не допустить ее самопроизвольного открытия при подъеме полотна.

Наружные поверхности ворот облицовывают профилированным листом, пластиком, деревянными панелями или любым другим прочным и красивым отделочным материалом. Для утепления применяют пенопласт или экструдированный пенополистирол.

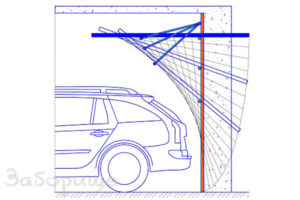

Подъемно-поворотный механизм может быть устроен различными способами.

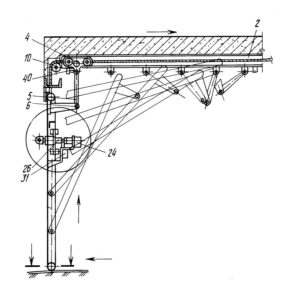

• В первом варианте берут две пары роликов, закрепляя их по углам дверного полотна. Нижняя пара входит в стальной направляющий профиль, установленный вертикально по бокам входного проема. Верхняя пара опирается на две горизонтальные балки, закрепленные внутри гаража перпендикулярно лицевой стене. При открывании ворот верхние ролики катятся внутрь, а нижние – вверх. Одновременно поднимается и разворачивается само полотно. Для уменьшения прилагаемых усилий можно применить груз, подвешенный под потолком на перекинутом через блок тросе или пружины, растянутые вдоль верхних балок.

• Второй вариант подходит для гаражей с высоким потолком. Он предусматривает наличие только нижней пары роликов, поднимающихся по вертикальным направляющим. А горизонтальную подвижность верхней части ворот и удержание их в горизонтальном положении обеспечивают прочные цепи или шарнирные подвесы, на которых вывешивается створка.

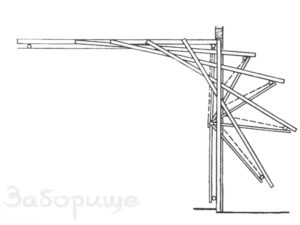

• В третьем случае есть верхняя пара роликов, скользящая по горизонтальным балкам, а нижнюю часть ворот удерживает и поднимает складный рычажно-поворотный механизм, закрепленный на боковых сторонах проема. При этом в процессе своего движения низ створки может слегка выдвигаться наружу за пределы проема.

Не исключено, что вы сможете предложить свой вариант исполнения. В любом случае, если вы делаете подъемно-поворотные ворота своими руками, то либо должны иметь полный комплект чертежей и строго соблюдать все размеры, либо производить по месту точную подгонку деталей и выбор точек их крепления.
